18V動作ドライバTr内蔵500mA 同期整流降圧DC/DCコンバータ
XC9263シリーズは、18V動作High sideドライバTr.Low sideドライバTr.内蔵同期整流降圧DC/DCコンバータです。入力電圧範囲3V~18V、出力電流500mAでの高効率で安定した電源を実現しております。また負荷コンデンサ(CL)としてセラミックコンデンサ等の低ESRコンデンサが使用可能です。
0.75Vの基準電圧源を内蔵し、外付け抵抗(RFB1、RFB2)により1V~15Vに出力電圧の設定が可能です。スイッチング周波数は500kHz、1.2MHz、2.2MHzから選択できます。また、軽負荷時にPFM制御で動作することで、軽負荷から重負荷までの全領域で、高効率を実現します。
ソフトスタート時間は内部にて1.0ms(TYP)に設定されており、さらにEN/SS端子に接続する抵抗と容量により内部ソフトスタートよりも長い時間を任意に設定することも可能です。UVLO機能を内蔵しており入力電圧が2.7V以下ではドライバTr.を強制的にオフさせます。また、パワーグッド機能によって出力電圧の状態を監視することが可能です。
保護機能として過電流保護、サーマルシャットダウンを内蔵しており、短絡時にも安全に使用することが可能です。
特徴
| 入力電圧 | 3V ~ 18V (定格20V) |
| FB電圧 | 0.75V±1.5% |
| 発振周波数 | 500kHz, 1.2MHz, 2.2MHz |
| 最大電流 | 500mA |
| 制御方式 | PWM制御 効率85%@12V→5V, 1mA |
| ソフトスタート機能 | 外部設定 (RC外付け) |
| 保護機能 | 過電流制限 自動復帰 (Bタイプ) 積分ラッチ (Aタイプ) サーマルシャットダウン |
| 出力コンデンサ | セラミックコンデンサ対応 |
| 環境への配慮 | EU RoHS 指令対応, 鉛フリー |

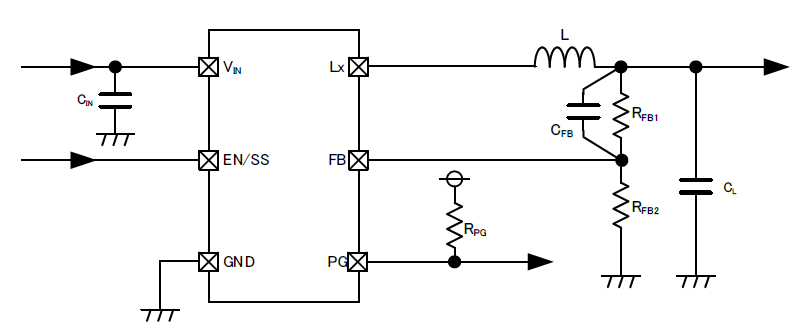

代表標準回路
パッケージ
