DC/DCコンバータの波形をオシロスコープで観測したとき、スイッチングノード（Lx/SW端子）の電圧が一瞬マイナスに振れるのを見たことはないでしょうか？これは**デッドタイム**と呼ばれる期間に関係しています。
デッドタイムはデータシートに記載されることはほとんどありませんが、DC/DCコンバータの動作を理解する上で知っておくと役立ちます。
## **1. デッドタイムとは**

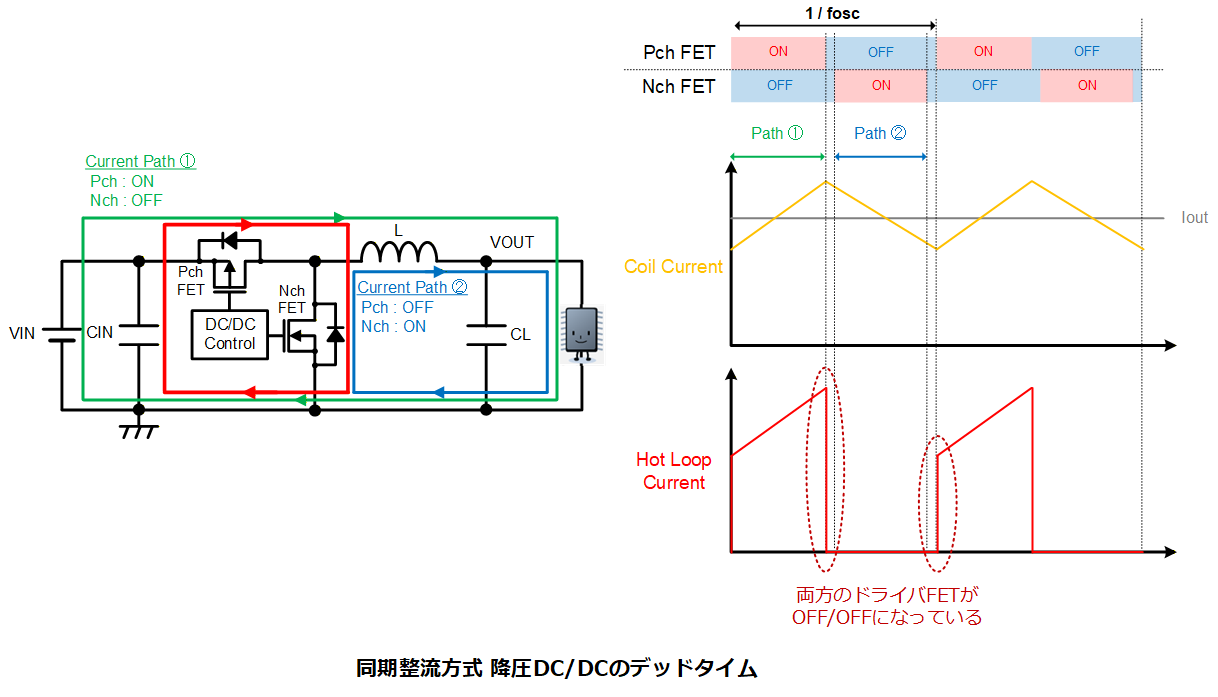

**同期整流**方式のDC/DCコンバータでは、ハイサイドとローサイドの2つのスイッチ（MOSFET）が交互にオン・オフすることで電圧変換を行っています。
この切り替えの際に、2つのスイッチが**同時にオンになる瞬間**があると、電源からGNDへ過電流が流れ込む「**貫通電流**」が発生し、ICが破損するおそれがあります。
これを防ぐために、両方のスイッチが**同時にオフになる短い期間**を意図的に設けています。この期間を**デッドタイム**と呼びます。
なお、ドライバ内蔵のDC/DCコンバータではデッドタイムはIC内部で自動的に制御されています。
## **2. デッドタイム中に何が起きるのか**
デッドタイム中は両スイッチがオフのため、インダクタに流れ続けようとする電流の行き場がなくなります。
この電流は、ローサイドFETに内蔵されている **寄生ダイオード（ボディダイオード）** を通じて流れ続けます。
このときLx/SW端子の電圧はボディダイオードの順方向電圧分だけGNDよりマイナスに引っ張られます。
これがオシロスコープで観測されるマイナス電圧の正体です。
## **3. 効率への影響**
ボディダイオードの順方向電圧（$V_F$）は通常のオン抵抗による電圧降下より大きいため、デッドタイム中は余分な損失が発生します。
デッドタイムが長いほどボディダイオードに電流が流れる期間が増えるため、**変換効率が悪化**します。
## **まとめ**
| 項目 | 内容 |
|---|---|
| **デッドタイムとは** | 貫通電流を防ぐために設けた、両スイッチが同時にオフになる期間 |
| **デッドタイム中の動作** | インダクタ電流がローサイドFETの寄生ダイオードを経由して流れる |
| **Lx/SW端子の挙動** | ボディダイオードの$V_F$によりLx/SW電圧がマイナスに振れる |
| **効率への影響** | デッドタイムが長いほどボディダイオードによる損失が増加する |
