起動直後に電源ICが停止します。対策を教えて下さい。

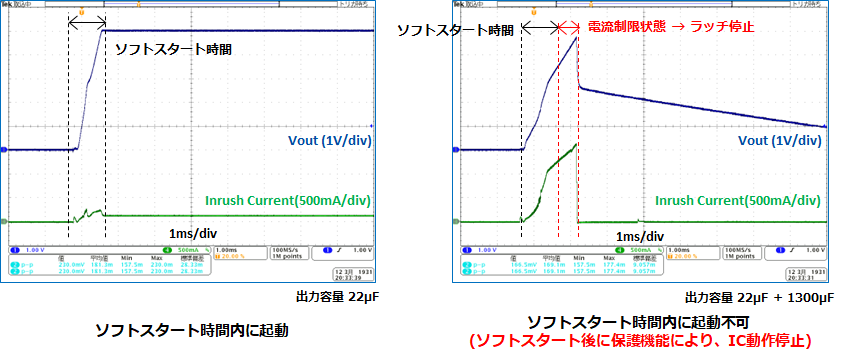

電源ICが起動直後に停止してしまう原因のひとつに、**ソフトスタート（起動モード）中に出力電圧が設定電圧まで到達できず、起動モード終了時に保護機能（短絡保護・電流制限・積分ラッチ）が動作してしまう**ケースがあります。 ## 1. 起動不良の原因 出力コンデンサ（CL）が大きい場合や、ソフトスタート時間（tss）が短い場合、起動モード中に出力電圧が設定出力電圧まで到達できないことがあります。 出力電圧が低い状態で起動モードが終了すると、下記のような保護機能が動作する可能性があります。 保護機能の動作については、使用する製品により異なるので、各製品のデータシートを確認してください。 * **短絡保護** 出力電圧が異常に低いと判断し、動作停止する * **電流制限/積分ラッチ** 出力電圧が低いため、設定出力電圧まで上昇させるためにドライバ電流を電流制限まで上昇させる。 この状態が一定期間継続することで、ICが動作停止する ## 2. 対策 基本的な対策方針は起動モード中に、出力電圧を設定出力電圧まで上昇させることです。 そのために、下記の対策を行います。 ### ソフトスタート時間を長くする ソフトスタート時間が外調できる製品では、外付けCSS（ソフトスタートコンデンサ）でtssを長く設定することで、起動モード中に出力電圧が設定電圧まで到達できるよう調整してください。以下の式を目安にtssの下限値を確認します。 $$t_{ss} \geq \frac{C_L \times V_{OUT}}{I_{OUTmax} - I_{OUT}}$$ ここで$I_{OUT}$​は起動途中に負荷回路が引く電流です。 ### 出力コンデンサ（CL）を見直す tssが固定の製品では、以下の式を目安にCLの上限値を確認します。 $$C_L \leq \frac{(I_{OUTmax} - I_{OUT}) \times t_{ss}}{V_{OUT}}$$ CLがこの値を超えている場合は容量を小さくすることを検討してください。 ただしCLは出力電圧の安定性に影響するため、データシートの推奨範囲内で調整してください。 ## まとめ 1. CLが大きい・tssが短いと、起動モード中に出力電圧が設定出力電圧まで到達できない場合がある 2. 起動モード終了時に保護機能が動作して停止することがある 3. ソフトスタートが外調できる製品ではtssを長く設定する 4. tssが固定の場合はCLの上限目安値を確認し、必要に応じてCLを見直す
