ICの入力端子（EN端子、CE端子等）にVINより低い"H"電圧（中間電圧）が印加されると、消費電流が通常動作時よりも増加する製品が多いです。この現象のメカニズムについて説明します。
## 原因：CMOSインバータの貫通電流

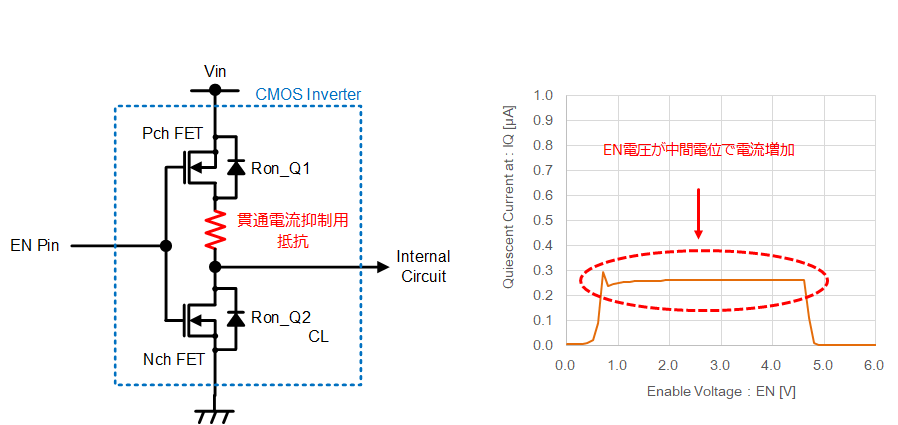

EN端子の入力回路には一般的にCMOSインバータが使われています。CMOSインバータはPch FETとNch FETが直列接続された構造です。
* **"H"入力時**：PchがOFF、NchがON → 貫通電流は流れない
* **"L"入力時**：PchがON、NchがOFF → 貫通電流は流れない
* **中間電圧入力時**：PchとNch**両方が同時に半ON状態** → VINからGNDへ貫通電流が流れる
貫通電流を抑制するため、Pch・Nchと直列に抵抗素子または定電流素子を挿入している製品が多いですが、中間電位が印加されると消費電流が増加してしまいます。抵抗値・定電流値はICにより異なります。
この消費電流増加量はデータシートに記載されていないことが多いため、**実機で確認するか、メーカへ問い合わせることを推奨します。**
## VINと同電位の"H"電圧では貫通電流は発生しない
VINと同電位の"H"電圧を入力した場合、PchはVGS = 0VとなりOFFするため、一般的に貫通電流は発生しません。
ただし、VINより高い電圧の印加をNGとしている製品もあります。ESD保護素子の構造上、VINより高い電圧を印加するとESD保護素子が導通し、意図しない電流経路が発生する場合があるためです。
EN端子にVINより高い電圧を印加する場合は、**データシートで絶対最大定格を確認し、問題がないことを確認してください。**
## まとめ
- EN端子にVINより低い中間電圧が印加されるとCMOSインバータで貫通電流が発生し消費電流が増加する
- 消費電流の増加量はデータシートに記載されていないことが多く、実機確認またはメーカへの問い合わせが必要
- VINと同電位の"H"電圧では貫通電流は一般的に発生しない
- VINより高い電圧の印加はESD保護素子の影響で問題になる場合があるため、絶対最大定格を確認すること
