投稿日 : 2026年9月8日 / 最終更新 : 2026年9月8日

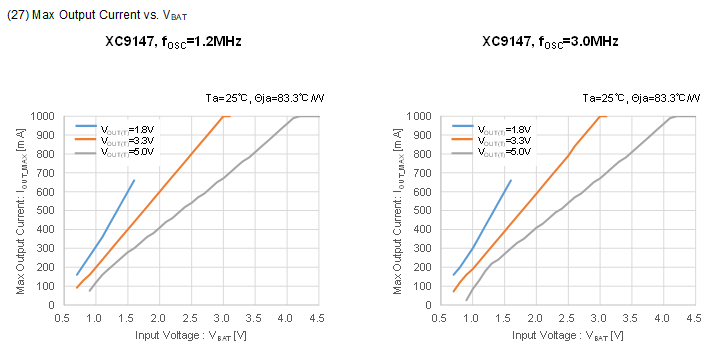

昇圧DC/DCコンバータや反転DC/DCコンバータは、データシートに記載された最大出力電流（IOUT max）を実際の回路で常に引けるとは限りません。試作時には動作していたのに量産品で電流が引けない、低温や電池末期になると動作しなくなる、といったトラブルは、複数の制限要素が重なって発生することが多いです。この記事では、昇圧DC/DCや反転DC/DCの最大出力電流を制限する要因と、量産設計で注意すべき点を解説します。
## 最大出力電流を制限する要素
昇圧DC/DCや反転DC/DCの最大出力電流は、IC単体の特性だけでなく、周辺部品や入力経路の抵抗成分・温度条件など複数の要因によって制限されます。
* **ピーク電流制限**
ICに内蔵されたピーク電流制限回路の動作電流値です。コイル電流がILIMに達するとスイッチングがOFFになり、これ以上の出力電流が取り出せなくなります。
* **最大Duty比（Duty max）**
昇圧比（VOUT/VIN）が高いほどDutyが大きくなります。Duty maxに達すると、それ以上エネルギーをコイルに蓄えられなくなり出力電流が制限されます。VINが低下するほど制限が効きやすくなります。
* **コイルのDCRと電流飽和特性（Isat）**
コイルの直流抵抗（DCR）による電圧降下は効率低下と出力電流の低下を招きます。またコイルの電流飽和特性（Isat）を超えるとインダクタンスが急激に低下し、電流制限が正常に機能しなくなります。
* **ICのドライバオン抵抗**
スイッチングFETのオン抵抗による損失が効率を低下させ、結果として最大出力電流が低下します。
* **入力経路の抵抗成分**
入力ラインに入っているヒューズ・ポリヒューズ・ロードスイッチ・FETなどの抵抗成分による電圧降下が実効的なVINを低下させます。電池駆動の場合は電池の内部抵抗も加わります。これらは見落とされやすいですが、大電流時には無視できない電圧降下になります。
* **最大ジャンクション温度（Tj max）**
ICの接合部温度がTj maxに近づくと、サーマルシャットダウンや保護動作が動作します。高温環境や連続大電流動作時は熱設計の確認が必要です。
## なぜ量産で問題が顕在化するのか
試作では動作していても量産で問題が出るケースの多くは、**TYP（標準）条件だけで設計・確認していたことが原因**です。
ICや受動部品には製造ばらつきがあり、量産品では以下のようなワースト条件が重なることがあります：
* ILIMがMin側にばらつく
* コイルのDCRがMax側にばらつく
* 電池の内部抵抗が高い個体・低温・放電末期の組み合わせ
* ヒューズやロードスイッチの抵抗がMax側にばらつく
* 高温環境でオン抵抗が増大する
これらのワースト条件を全て考慮して設計しないと、量産品の一部で電流が引けず動作しない機器が発生するリスクがあります。**TYP値だけで確認・提示されている場合は必ずワースト条件での確認を行ってください。**
ICや周辺部品のばらつき仕様については、データシートに記載されている場合があります。記載がない場合はメーカに確認してください。
## 算出方法
上記の制限要素はすべて相互に影響し合うため、手計算でワースト条件を正確に算出するのは困難です。シミュレーションツールを用いて算出することを推奨します。

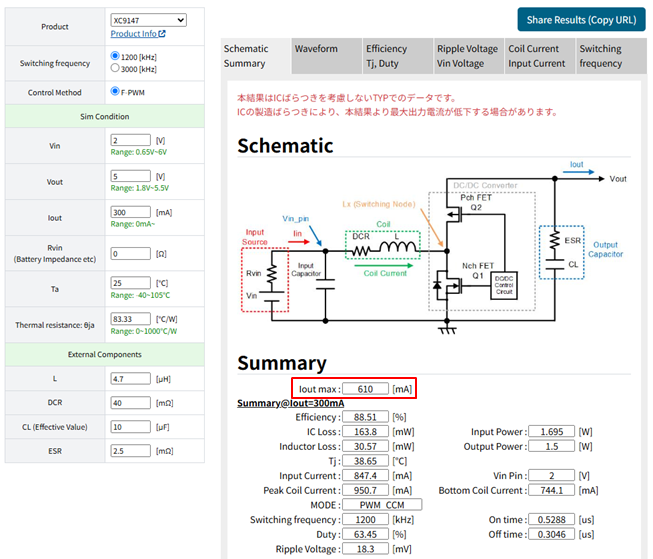

TORexでは昇圧DC/DCの動作シミュレーションが行えるWEB Simを提供しています。入力電圧・出力電圧・コイル定数などの条件を入力することで、最大出力電流の概算値を確認できます。
[TOREX WEB Sim（DC/DCシミュレーション）](https://product.torexsemi.com/ja/design-support/dcdc-simulation)
## まとめ
- 昇圧DC/DCや反転DC/DCの最大出力電流はILIM・Duty max・コイルDCR/Isat・ICオン抵抗・入力経路の抵抗・Tj制約など複数の要因で制限される
- 電池内部抵抗・ヒューズ・ロードスイッチなど入力経路の抵抗成分も見落とさないこと
- TYP条件だけでなく、ICや部品のばらつきを考慮したワースト条件で必ず確認する
- ワースト条件の算出はシミュレーションツールの活用が現実的
