36V 動作ドライバFET 内蔵600mA 同期整流降圧DC/DC コンバータ
XD9704シリーズは、36V 動作、High side ドライバFET、Low side ドライバFET を内蔵した同期整流降圧DC/DC コンバータです。 入力電圧範囲 3.0V~36.0V、スイッチング周波数は2.2MHz、回路方式は同期整流を採用し、高効率で安定した電圧を供給可能です。
外付け抵抗により、出力電圧を2.8V~20.0Vに変更できるため、同一品番を複数の電源ラインに使用可能です。EN/SS 端子に抵抗と容量を接続することにより、内部ソフトスタートよりも長いソフトスタート時間に外調可能です。またパワーグッド機能により、出力電圧の状態を監視しています。 このソフトスタート外調機能とパワーグッド機能により電源シーケンスを容易に構成可能です。
保護機能として、電流制限、サーマルシャットダウンを内蔵しており、安全に使用することが可能です。
特徴
| 入力電圧 | 3.0V ~ 36.0V (定格40.0V) |
| 尖頭電圧 | 46.0V (印加時間≦400ms) |
| 出力電圧 | 2.8V ~ 20.0V |
| FB 電圧 | 0.75V±1.5% |
| 最大出力電流 | 600mA |
| 発振周波数 | 2.2MHz |
| 制御方式 | F-PWM 制御 |
| 効率 | 88%@12V→5V, 300mA |
| 機能 | ソフトスタート (外調可) パワーグッド機能 (DFN1820-6J のみ) |
| 出力コンデンサ | セラミックコンデンサ対応 |
| 動作ジャンクション温度 | -40℃ ~ 150℃ |
| 環境への配慮 | EU RoHS 指令対応, 鉛フリー |

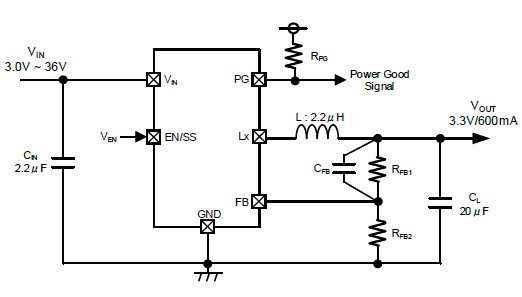

代表標準回路
パッケージ
| パッケージ名 | ピン数 | 個/リール | 外形寸法 |
|---|---|---|---|
| SOT-89-5 | 5 | 1,000 | 4.5 x 4.6 x 1.6 |
XD9704 シリーズ品番一覧
| 品番 | サンプル | FB電圧 | 発振周波数 | パッケージ | EDA | オンラインストア |
|---|---|---|---|---|---|---|
|
|
|
|
|
|
|
|
|
XD9704B75DPR-Q |
0.75V | 2.2MHz | SOT-89-5 |
